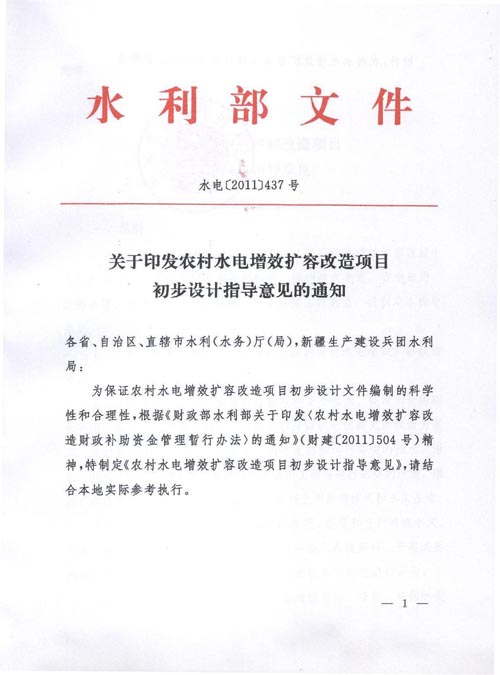

水電〔2011〕437號《水利部關于印發〈農村水電增效擴容改造項目初步設計指導意見〉的通知》【全文廢止】

《水利部關于印發〈農村水電增效擴容改造項目初步設計指導意見〉的通知》【全文廢止】

水電〔2011〕437號

全文廢止，廢止依據：2022年3月16日發布的《水利部關于廢止有關文件的通知》（水辦〔2022〕117號）

各省、自治區、直轄市水利（水務）廳（局），新疆生產建設兵團水利局：

為保證農村水電增效擴容改造項目初步設計編制的科學性和合理性，根據《財政部、水利部關于印發〈農村水電增效擴容改造財政補助資金管理暫行辦法〉的通知》（財建〔2011〕504號）精神，特制定《農村水電增效擴容改造項目初步設計指導意見》，請結合本地實際參考執行。



農村水電增效擴容改造項目初步設計指導意見

一、總則

（一）為指導農村水電增效擴容改造（以下簡稱增效擴容改造）項目初步設計，促進水能資源合理利用，做到技術先進、安全適用、經濟合理、質量保證、節能環保，全面發揮工程效益，特制定本指導意見。

（二）本指導意見適用于中央財政補助的農村水電增效擴容改造項目。

（三）增效擴容改造以提高綜合能效和安全性能、促進水資源綜合利用、維護河流健康為目標。改造內容應以機電設備更新改造為重點，并對影響發電效益、工程安全、河道生態和運行環境的擋水、泄水、引水、廠房等建筑物、金屬結構及送出工程等進行必要的改造。增效擴容改造項目不增加原有機組臺數，原則上不新增移民和永久占地。

（四）增效擴容改造項目初步設計應收集、整理和分析河流水文、氣象、地質資料，以及電站原設計、運行和接入系統資料，開展必要的現場調查和勘測，對電站增效擴容的必要性和可行性進行評價。

（五）增效擴容改造項目初步設計應遵循生態、節能、環保的設計理念，并實現少人值守的目標。

（六）增效擴容改造項目初步設計應由具有相應資質的設計單位承擔。

（七）增效擴容改造項目初步設計，除應滿足本指導意見外，還應符合《小型水電站技術改造規范》（GB/T50700-2011）、《小型水電站初步設計報告編制規程》（SL 179-2011）等現行標準的要求。

二、基本要求

（一）現狀分析與評價

1、應對原電站基本情況、運行現狀、存在問題、規劃目標等進行必要論述。對電站綜合能效進行評價，對相關水工建筑物、機電設備和金屬結構等進行安全性分析評價。

2、根據電站綜合能效的評價結論，比較與目前先進機電設備性能差距，分析提高效率的可行性；依據電站歷年的水文、發電量等運行資料，分析增容的可行性，提出增效擴容改造的內容。

（二）水文

應延長水文系列，復核設計徑流、設計洪水和泥沙成果等。

（三）工程地質

應對工程地質情況進行必要的評價或說明。對涉及擋水、泄水、引水系統和電站廠房改擴建的工程，應根據需要補充地質勘察工作。存在滑坡、泥石流隱患的項目，應進行地質災害風險評估。

（四）工程任務和規模

1、根據河流規劃和接入系統要求，復核工程任務。

2、說明電站建成以來的運行情況及上下游梯級水位銜接情況，對水庫特征水位進行復核。

3、根據水工建筑物現狀及改造的可行性，綜合考慮機組特性、河流生態流量、發電年利用小時、與上下游電站發電引用流量的協調，合理確定電站裝機規模。

（五）水工

1、根據擬定的發電引用流量，復核計算引水系統過流能力及水頭損失。對不滿足要求的應經過技術經濟比較后提出改造方案。

2、根據改造內容對水工建筑物進行穩定和強度復核。

3、廠房改造設計應滿足機電設備更新改造和運行環境改善的需要。

（六）水力機械

1、機組改造方案應充分考慮原機型和布置形式，盡可能利用原機組埋入部件和廠房建筑，節省改造成本。

2、應根據引水系統和流道限制條件，選用能效指標先進、空化特性優良、運行穩定性好的水輪機轉輪，并復核水輪機吸出高度。

3、進行擴容設計時，應對機組和輸水系統的調節保證參數進行復核計算，對輔機、監控和勵磁系統以及油、氣、水、通風、消防等輔助設備系統作相應復核，按照經濟合理的原則同步納入增效擴容設計范圍，并根據水輪機性能參數復核調速器性能參數。

4、應按最重起吊件對廠內起重設備及其支撐結構進行復核。超過起重機額定起重量時，應改造或更新。

（七）發電機及其它電氣設備

1、單機容量小于800kW的，宜采用低壓發電機，以降低電氣設備投資。

2、除更換發電機外，可采用更換通風冷卻系統、更換定子繞組和轉子磁極線圈、改造發電機軸承等方式改造原有發電機。

3、應對機組最大軸向水推力和推力軸承的承載能力進行校核計算。

4、改造后的定子繞組和轉子磁極線圈絕緣等級宜采用F級，按B級溫升考核。對濕度較大的電站，應在發電機基坑內加裝加熱除濕裝置。

5、主變壓器額定容量應滿足改造后的發電機額定容量。高耗能主變壓器應更換為S11及以上節能型變壓器。

6、應采用具有自動調節功能的勵磁裝置。勵磁系統宜優先采用可控硅勵磁或無刷勵磁方式。

7、電氣設備應選擇安全、節能、環保型產品，嚴禁使用高耗能和可能對環境產生污染的設備。應選擇無油型高壓斷路器，選擇滿足“五防”要求的封閉式高壓開關柜，選擇通過3C認證的低壓開關設備。

8、35kV及以下電力電纜、二次電纜導體應采用銅材。

9、應配置可靠、安全、環保的操作電源，無事故照明的應增設事故照明。

10、簡述水電站與調度的關系，明確調度控制方式。水電站宜采用計算機監控系統。單機容量為800kW及以下的低壓機組宜采用結構簡單、經濟實用的自動化系統。

11、應根據接入系統及相關規程要求，配置相應的保護及安全自動裝置，保護設備宜選用微機型。

12、選定水電站內部通信、對外通信及系統通信的方案和主要設備。

（八）金屬結構

1、對機組擴容所引起的新增金屬結構設備進行設備選型和工程布置設計。

2、現有金屬結構設備如存在腐蝕、變形、振動、嚴重漏水及不能正常運行等缺陷應進行加固或更新，以確保設備運行安全可靠。

3、壓力鋼管銹蝕嚴重或損壞程度達到現行標準《水利水電工程金屬結構報廢標準》（SL226）規定時，應進行改造或更換；漏水嚴重并已老化的伸縮節止水圈，應進行更換；不均勻沉降的鎮、支墩應進行加固處理或重建。老化嚴重的鋼筋混凝土管道應進行更換。

（九）施工組織設計

1、涉及度汛建筑物改造的項目，應盡量安排在非汛期降低庫水位或放空水庫的情況下進行；汛期施工應認真考慮施工洪水的影響，按規范要求采取相應的度汛措施，以確保安全。

2、確定改造的設備或設施，設計時應充分考慮與原有設備設施之間的協調。

3、合理安排施工順序和工期，減少電站的停機時間。

4、合理確定報廢設備的拆除方案。

（十）環境保護設計和地質災害預防

1、復核河流生態用水量，說明保證河流生態用水量的措施，明確滿足生態用水量的調度要求。

2、說明生產廢水、生活污水的處理措施，施工粉塵的防治措施，燃油廢氣消減與控制措施，交通揚塵防治措施，噪聲防治措施，廢物處置措施等。

3、存在地質災害隱患的項目，要在地質災害風險評估的基礎上，提出相應的預防預警措施。

（十一）工程概算

1、概算編制宜采用地方定額，無地方定額或地方定額高于部頒定額的地區，原則上采用水利部現行定額編制概算。

2、工程單價應按經濟合理的施工方法計算。

（十二）經濟評價

1、應對項目進行國民經濟評價，對項目經濟合理性進行評價。

2、應對項目進行財務分析，對項目財務可行性進行評價。

3、應說明推薦的資金籌措方案、財務分析結論、經濟分析結論，對項目進行綜合評價。

（十三）其他

其他如暖通、消防、水保、工程管理、節能設計、勞動安全與工業衛生等，結合工程實際情況，按照《小型水電站初步設計報告編制規程》（SL 179-2011）要求和現行有關標準進行設計。
